Kuvaus
SETPOINT® CMS (Condition Monitoring Software) on kattava ja helppokäyttöinen kunnonvalvontaohjelmisto, joka tarjoaa edistykselliset työkalut pyörivien ja edestakaisin liikkuvien teollisuuskoneiden tilan seurantaan, analysointiin ja diagnostiikkaan. Ohjelmisto tarjoaa koko tehtaan laajuisen näkymän laitteiston kuntoon ja mahdollistaa nopean sekä varman päätöksenteon ennakoivassa kunnossapidossa.

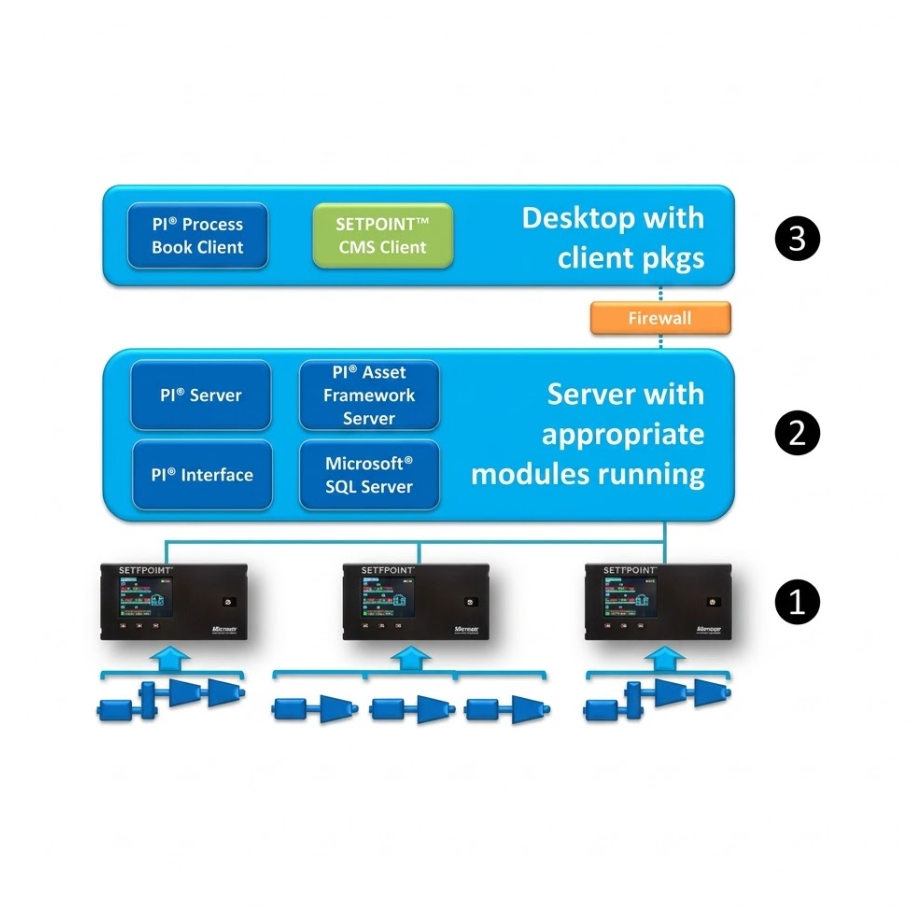

Markkinoiden ainoana kunnonvalvontaohjelmistona SETPOINT® integroituu suoraan organisaation AVEVA™ PI System™ -tietojärjestelmään. Tämä poistaa tarpeen kalliille erillisille tietokannoille ja mahdollistaa värähtelydatan tarkastelun rinnakkain kaiken muun prosessidatan kanssa.
Miksi valita SETPOINT® CMS?
-
Aito AVEVA™ PI System™ -integraatio: Värähtelydata tallentuu suoraan tehtaan olemassa olevaan tietokantaan. Tämä säästää IT-kustannuksia ja yhdistää prosessi- ja värähtelytiedot yhteen näkymään.
-
Kätevä
.cms-tiedostomuoto: Värähtelydataa voidaan tallentaa ja jakaa helppokäyttöisessä.cms-muodossa – samaan tapaan kuin PDF-tiedostoja. Datan jakaminen asiantuntijoiden ja konsulttien kesken onnistuu vaivattomasti ilman ylimääräisiä ohjelmistolisenssejä. -
Suora yhteys laitteiston historiadataan: Ohjelmisto pystyy lukemaan ja analysoimaan koneensuojajärjestelmän tallentamaa tapahtumadataa ilman erillisiä välimuistipalvelimia.
-
Älykäs datan pakkaus: Tallennettavan datan pakkausalgoritmi säilyttää kaiken oleellisen muutosdatan ja aaltomuodot tiiviissä muodossa ilman, että kriittistä analyysitietoa menetetään.
Tärkeimmät ominaisuudet ja diagnostiikkatyökalut
-

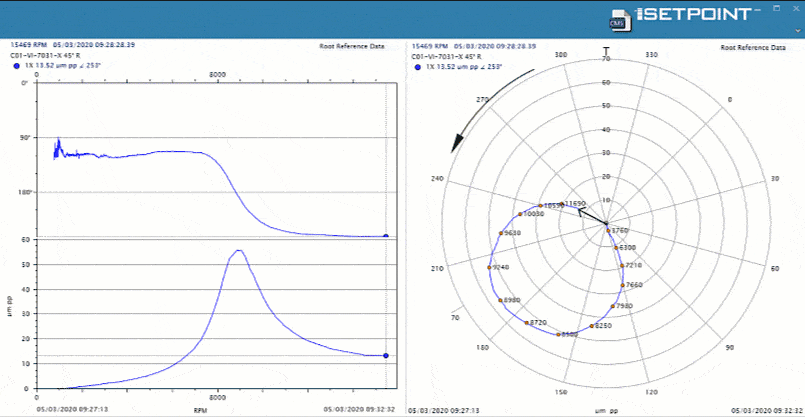

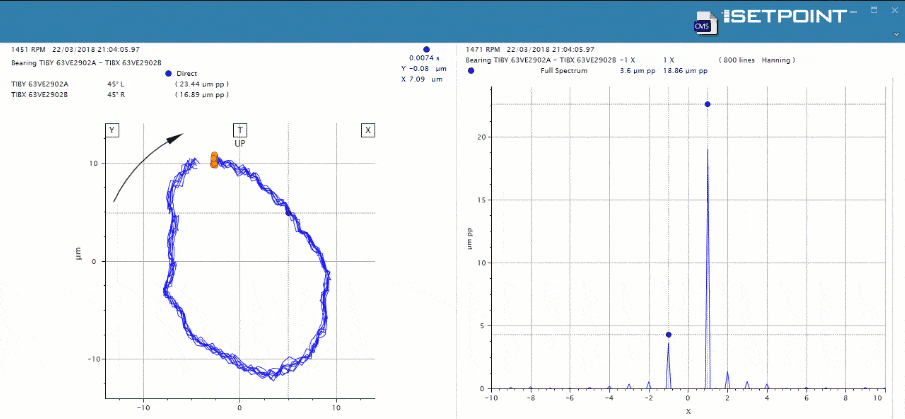

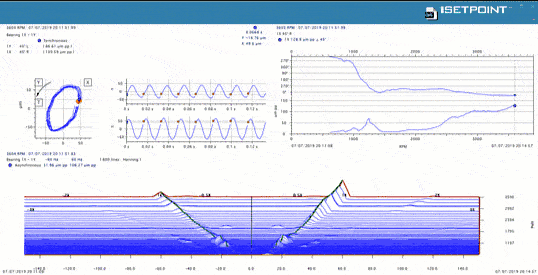

Kattavat diagnostiikkakuvaajat: Sisältää kaikki värähtelyasiantuntijan tarvitsemat diagnostiikkatyökalut ja kuvaajat, kuten aikatasosignaalit (Timebase), taajuusspektrit (FFT), akselin liikeradat (Orbit), trendit, Bode- ja Nyquist-kuvaajat sekä kepstrit.
-
Videomainen Playback-uudelleenesitys: Voit toistaa historiadataa kuin videota, tarkastella kuvaajien muutoksia ajan suhteen sekä pysäyttää esityksen kriittisiin tapahtuma-hetkiin (kuten koneen käynnistyksiin, alasajoihin tai häiriötilanteisiin).
-
Kuvaajien vertailu ja kerrostus (Overlays): Mahdollistaa eri ajankohtien datan, kuten käynnistysvaiheen ja normaalitilan kerrostamisen päällekkäin nopeaa vertailua varten.
-
Intuitiivinen aikajana (Timeline): Helppokäyttöinen aikajanaliukukytkin tekee tietyn ajankohdan ja häiriötilanteen etsimisestä historiadatasta nopeaa.
Yhteensopivuus ja käyttökohteet
SETPOINT® CMS muodostaa saumattoman kokonaisuuden Brüel & Kjær Vibron järjestelmien ja laitteiden kanssa, kuten:
-
VC-8000 -koneensuojajärjestelmä
-
VCM-3 -kunnonvalvontayksikkö
-
VIBROPORT 8000 -kannettava mittauslaite
Käyttökohteet: Ohjelmisto on suunniteltu kriittisten koneiden valvontaan prosessi-, öljy-, kaasu- ja energiateollisuudessa. Se soveltuu muun muassa turbiinien, kompressorien, suurten pumppujen ja myllyjen jatkuvaan diagnostiikkaan.
